產品簡介

適合煤礦等防爆場合使用的高隔離電壓型CAN總線光隔離器。隔離電壓5000VDC或3500VAC，外接本安電源可作為本安型CAN中繼器用于防爆場合本安系統。

技術參數

● 通訊距離可達10km（5Kbps）、5km（10Kbps）、3km（20Kbps）、1.3km（50Kbps）、500m（100Kbps）、400m（125Kbps）、200m（250Kbps）、100m（500Kbps）

● 隔離電壓：5000VDC或3500VAC，符合煤礦行業安全要求

● 通訊速率：正常模式：0～500Kbps自適應；驅動增強模式：0～100Kbps自適應

● 總線上可掛110個CAN收發器

● 工作方式：二線制半雙工透明傳輸，信號零延時雙向自動切換

● 獨具驅動增強電路，輸出信號電壓可提高一倍，可用于較細通信線的遠距離傳輸

● 限斜率驅動器,使電磁干擾減到最小,并能減少傳輸線終端不匹配引起的反射

● 傳輸線：截面積為0.75mm² 以上，特性阻抗為120歐雙絞線，當通信距離超過1km時，應使用截面積為1.5mm²以上，線間電容小                  于60pf/m的雙絞線

● 接口保護：

         CAN端口：防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4KV）
         符合標準：ITU-TK20/21、VDE 0433。

         電源端口：500W TVS防雷擊保護，電源極性接反保護。

● 外接5V，1W直流電源，內部DC/DC隔離供電

● 工作溫度：-20℃～+75℃

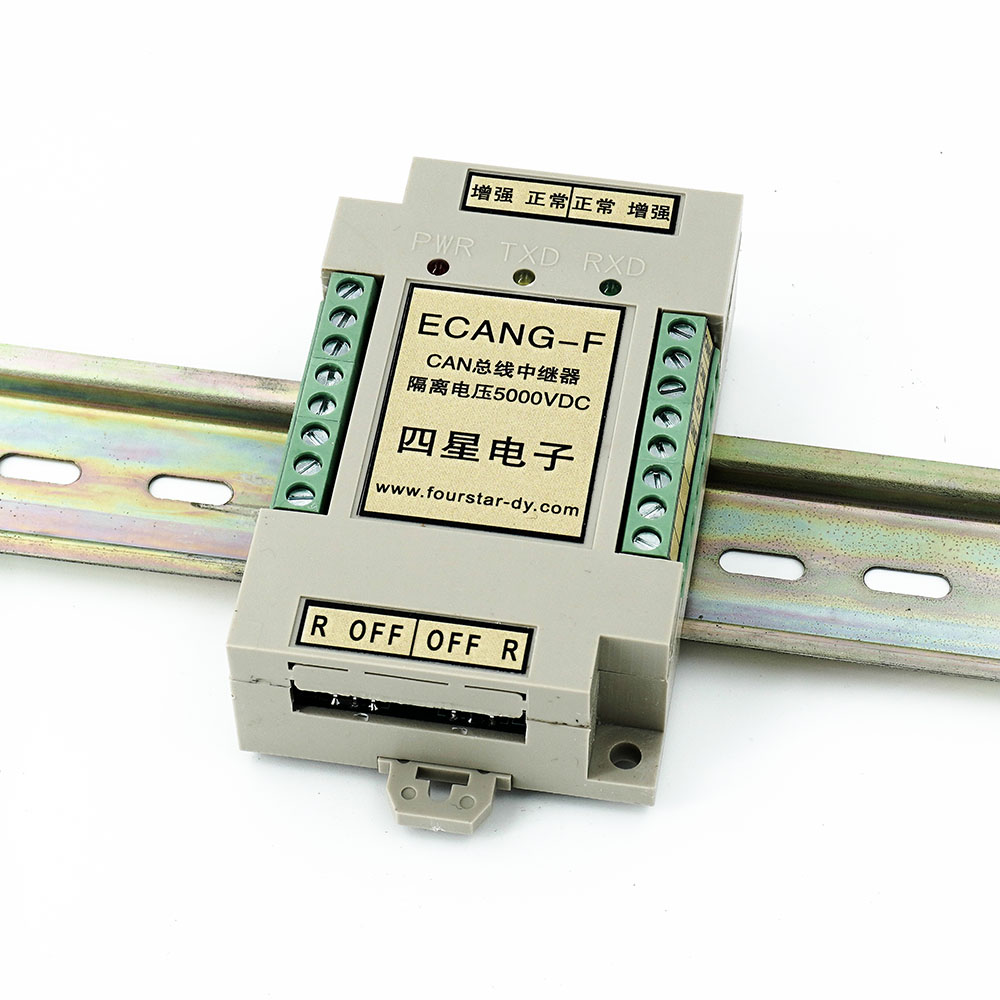

● 安裝方式：35mm標準導軌安裝和螺栓孔安裝

● 外形尺寸： 85×55×25

● 重量：100克

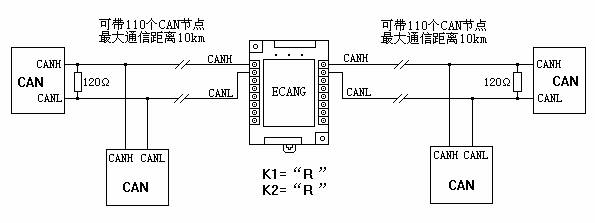

應用拓?fù)?/strong>
